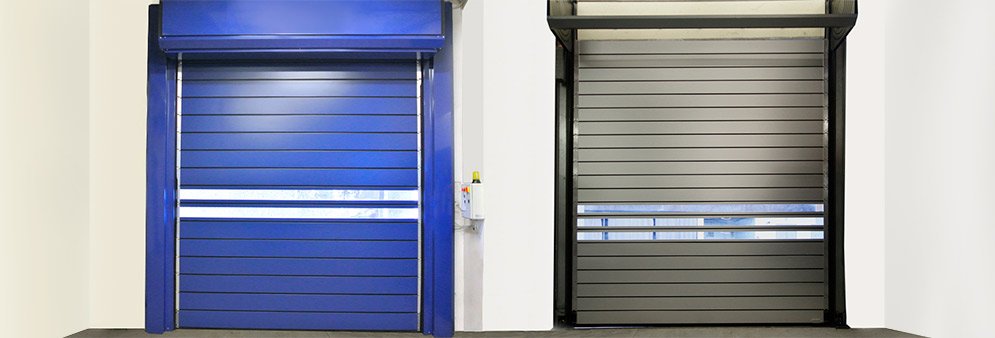

Скоростные спиральные ворота
0 a
О продукте
Область применения: могут быть установлены как во внешние, так и внутренние проемы помещений различного назначения.
Преимущества: высокая скорость открытия проема; обеспечивают высокий уровень теплоизоляции помещения.
Особенности конструкции: бесконтактная (спиральная) технология наматывания полотна; полотно ворот может быть изготовлено с различным остеклением.
Дизайн: 7 стандартных цветов полотна; опционально можно выбрать любой цвет по карте RAL.
Технические характеристики
Преимущества: высокая скорость открытия проема; обеспечивают высокий уровень теплоизоляции помещения.
Особенности конструкции: бесконтактная (спиральная) технология наматывания полотна; полотно ворот может быть изготовлено с различным остеклением.
Дизайн: 7 стандартных цветов полотна; опционально можно выбрать любой цвет по карте RAL.
| Технические характеристики | |||
|---|---|---|---|
| Размеры |
ширина — от 2000 до 6000 мм; высота — от 1800 до 6000 мм |
||
| Ветровая нагрузка |
до 4,5 м — класс 3 (120 км/ч); свыше 4,5 м — класс 2 (90 км/ч) |
||
| Скорость открытия | 2,2 м/с | ||
| Скорость закрытия | 0,8 м/с | ||
| Диапазон рабочих температур |
от -5 до +50 °C — если привод установлен снаружи здания; от -25 до +50 °C — если привод установлен внутри здания; от -35 до +50 °C — при использовании системы подогрева стоек и привода |
||
| Блок управления |
корпус стальной окрашенный или из нержавеющей стали AISI304 (опционально); размер — 300х400х150 мм; класс защиты — IP65; с частотным преобразователем |
||
| Привод |
напряжение питания — 380 В/50 Гц, 3 фазы; мощность — 1,5 кВт; класс защиты — IP65; концевые положения отслеживаются энкодером |
||
| Безопасность |
ворота соответствуют европейской директиве EN 13241 CE; фотоэлементы безопасности устанавливаются на высоте 500 мм от уровня пола; при закрытии ворот, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления, и ворота немедленно открываются |
||
| Ресурс | 3 000 000 циклов | ||
Размеры
| Размеры | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Высота, мм | 6000 | ||||||||||||||||||||||||||||||||||||||||||
| 5800 | |||||||||||||||||||||||||||||||||||||||||||
| 5400 | |||||||||||||||||||||||||||||||||||||||||||
| 5000 | |||||||||||||||||||||||||||||||||||||||||||
| 4600 | |||||||||||||||||||||||||||||||||||||||||||
| 4200 | |||||||||||||||||||||||||||||||||||||||||||
| 3800 | |||||||||||||||||||||||||||||||||||||||||||
| 3400 | |||||||||||||||||||||||||||||||||||||||||||
| 3000 | |||||||||||||||||||||||||||||||||||||||||||
| 2600 | |||||||||||||||||||||||||||||||||||||||||||
| 2200 | |||||||||||||||||||||||||||||||||||||||||||
| 1800 | |||||||||||||||||||||||||||||||||||||||||||
| 2200 | 2400 | 2600 | 2800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 | 4200 | 4400 | 4600 | 4800 | 5000 | 5200 | 5400 | 5600 | 5800 | 6000 | ||||||||||||||||||||||||
| Ширина, мм | |||||||||||||||||||||||||||||||||||||||||||
Дизайн
СТАНДАРТНЫЕ ЦВЕТА ПОЛОТНА СКОРОСТНЫХ ВОРОТ
RAL 9010
белый
RAL 9010
зеленый
RAL 9010
синий
RAL 9010
красный
RAL 9010
желтый
RAL 9010
серый
RAL 9010
оранжевый
